Leer más1. Objetivos del módulo
Este módulo se divide en dos partes principales:
Capítulos 1, 2 y 3: conocimientos esenciales sobre cómo el dron utiliza las fuerzas aerodinámicas para volar, con información sencilla sobre mecánica de vuelo. A continuación, se describe el papel y la función de los distintos componentes de vuelo de un dron. Por último, el funcionamiento general del joystick.
Capítulos 5 y 6: cómo mantener el dron en buenas condiciones para el vuelo y registrar las operaciones de mantenimiento según un plan profesional.
El módulo se centra en el dron multirrotor, destinado a pilotos de nivel básico. No se aborda la física, sólo las cuestiones prácticas.
2. Mecánica de vuelo
2.1 Elevación aerodinámica
Alrededor de un ala o hélice que se mueve en el aire, hay una compresión de aire bajo el perfil aerodinámico (intrados, la superficie inferior) y una depresión en la parte superior del perfil aerodinámico (extrados, la superficie superior).
Gracias a esta sustentación, se compensa el peso de la aeronave.
Nótese la importancia del «ángulo de incidencia»: si el ángulo es demasiado bajo, la sustentación será escasa, si el ángulo es demasiado alto, el ala «entrará en pérdida», es decir, la sustentación disminuirá drásticamente, el avión puede caer.
Por encima, el ángulo de incidencia es demasiado elevado en los dibujos de 16° y 17°: el flujo de aire ya no se pega al ala, la depresión deja de existir (sustituida por una resistencia aerodinámica) y la fuerza de sustentación se pierde totalmente.
2.2 Resistencia aerodinámica
Si la forma de un cuerpo que se desplaza por el aire no es cónica, el flujo de aire puede provocar un vórtice que impida el avance del elemento: la resistencia aerodinámica.
La resistencia, el vórtice, la turbulencia, la estela que se crea depende de la forma. Esta turbulencia crea una fuerza que opuesta al movimiento de la aeronave…. ¡a su vez la resistencia aumenta con el cuadrado de la velocidad!

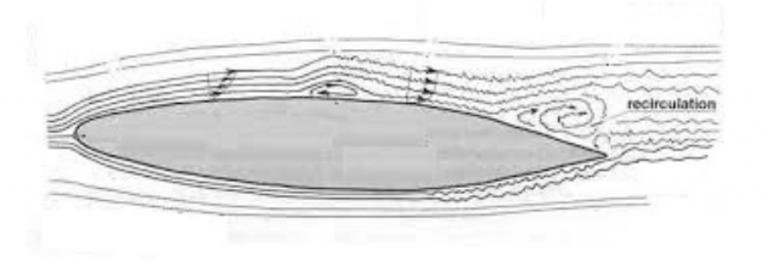

Incluso un perfil aerodinámico puede presentar turbulencias: preste atención al buen estado de las hélices de los drones. Su eficacia depende de ello.
2.3 La hélice realiza el movimiento y la elevación

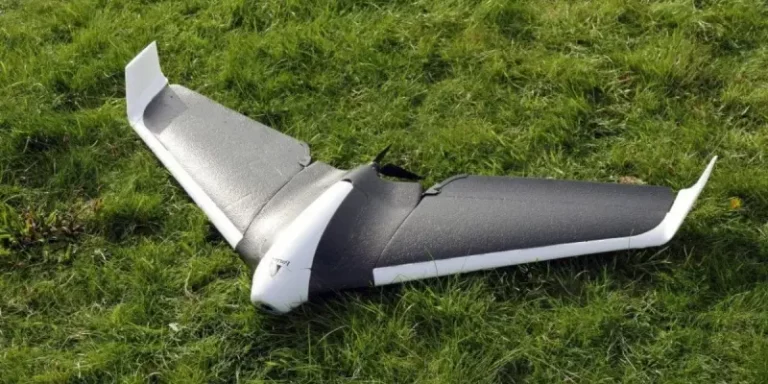

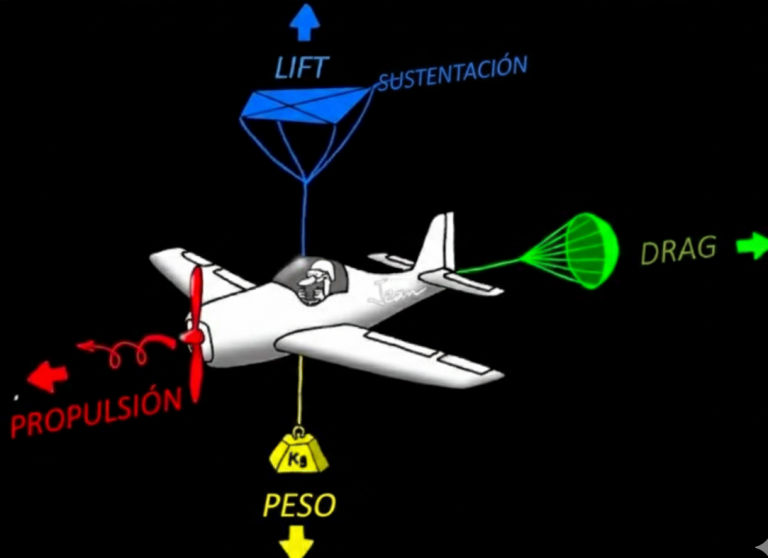

En los drones de ala fija, como en los aviones, actúan cuatro fuerzas:
- • La elevación de las alas
- • El peso del avión
- • La propulsión de la hélice que asegura sólo el desplazamiento
- • La resistencia que dificulta el movimiento

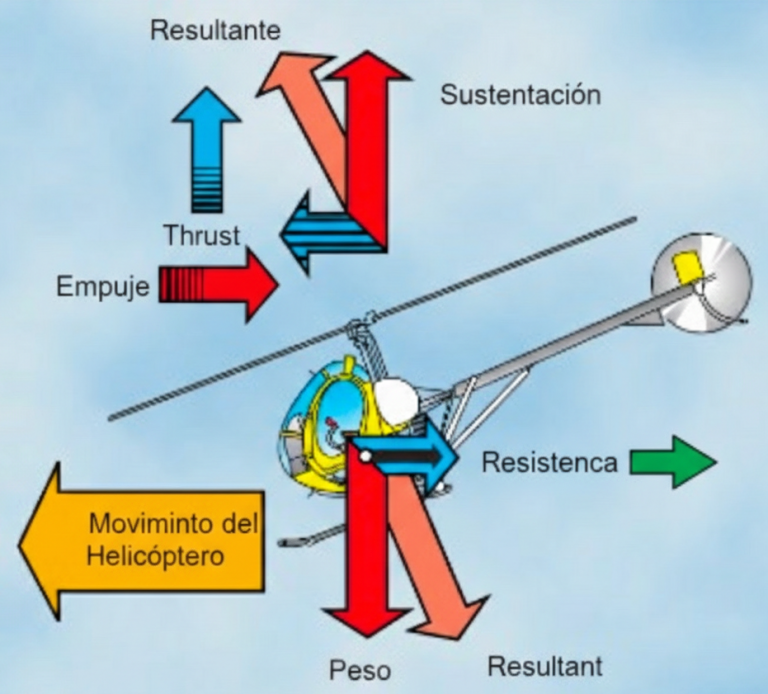

En los drones multirrotor, es la inclinación de las hélices lo que hace que la aeronave se mueva
Cuando la hélice se inclina, una parte de su fuerza aerodinámica asegura el movimiento del dron. Como en un helicóptero
2.4 Dirigir un UAS multirrotor mediante fuerzas de hélice desequilibradas
AVANCE: Al reducir la velocidad de rotación de los motores delanteros y aumentar la velocidad de rotación de los motores traseros, el dron gira alrededor de su eje de cabeceo, se inclina hacia delante y avanza.
MOVIMIENTO LATERAL: Al reducir la velocidad de rotación de los motores izquierdos y aumentar la velocidad de rotación de los motores derechos, el dron gira alrededor de su eje de balanceo, se inclina y se mueve hacia la izquierda. Lo mismo para la derecha.
GIRAR SOBRE SÍ MISMO: Al disminuir la velocidad de rotación de los motores diametralmente opuestos, el dron gira alrededor de su eje de guiñada, cambiando su dirección. Este cambio en la velocidad de rotación afecta al par de arrastre global (véase más arriba) y hace que el dron gire alrededor de su eje de guiñada.
Las condiciones meteorológicas o las características del aire (temperatura, densidad) pueden afectar a estas fuerzas y, por tanto, al rendimiento del dron. Recordemos que un aumento de la temperatura o una disminución de la presión (en altitud, por ejemplo) disminuyen la sustentación.

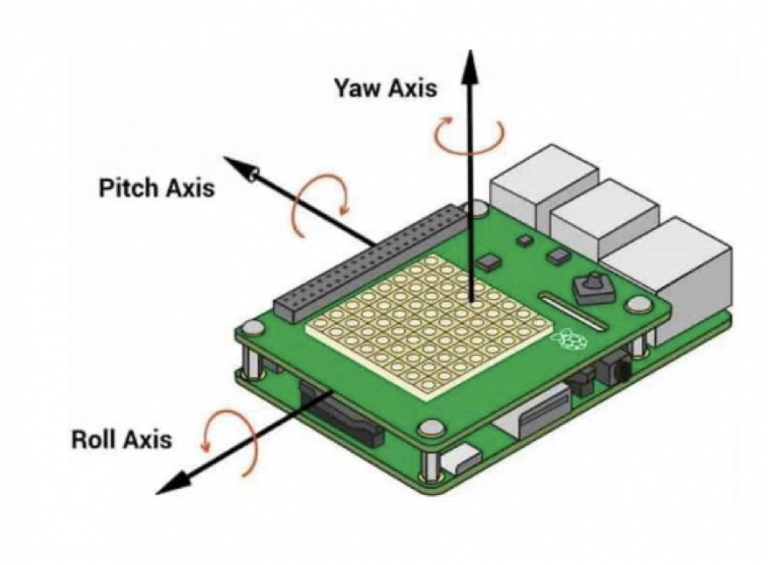

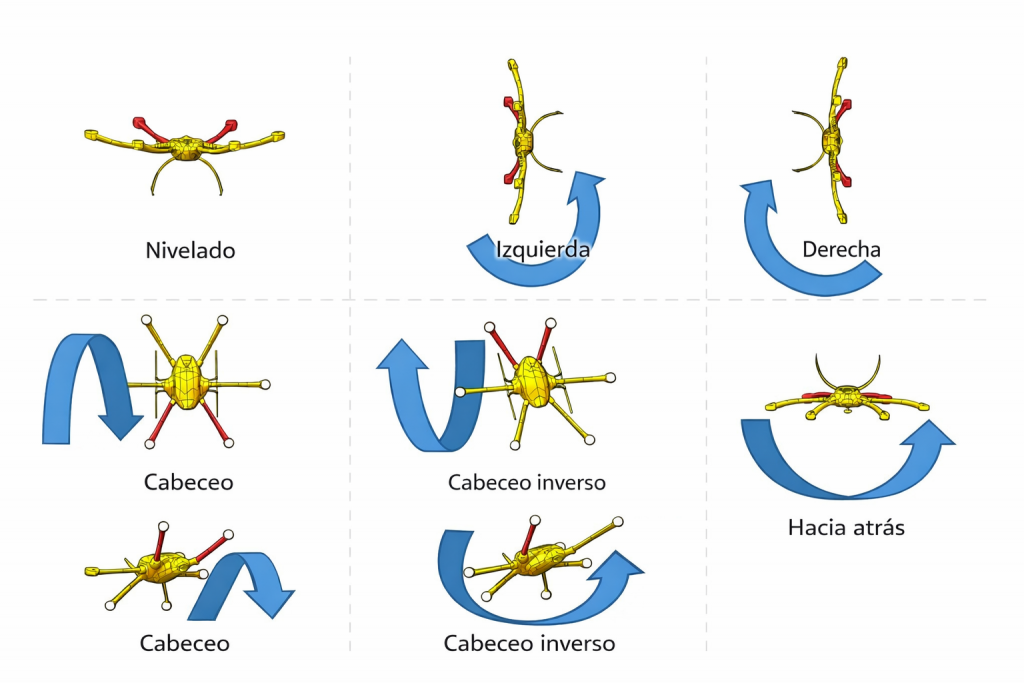

2.5 Movimientos de un avión
• Alabeo: Eje longitudinal alrededor del cual gira el dron para trasladarse hacia la izquierda o hacia la derecha.
• Cabeceo: Eje lateral alrededor del cual gira el drone para avanzar o retroceder
• Guiñada: movimiento alrededor del eje vertical para cambiar la orientación
(rumbo). La actitud (con dos “T”) es la posición del dron con respecto a la horizontal
2.6 Equilibrio de fuerzas - movimiento de masas de aire
La ELEVACIÓN, fuerza dada por las alas, para un avión o por las hélices para un
cuadricóptero, <EQUILIBRIO> del peso La TRACCIÓN, dada por la hélice, con la ayuda del cabeceo de un cuadricóptero <EQUILIBRIO> de la Resistencia, vórtice que frena el dron.
Para que el dron pueda ascender o permanecer en el aire sin caer, debe recibir un fuerza que contrarreste el PESO y ésta es la fuerza de SUSTENTACIÓN que es dada por las helices o por las alas.
Por otro lado para que el dron se pueda mover en el plano XY el EMPUJE debe ser mayor a la RESISTENCIA que le frena.
Como resultado, deben existir muchos sensores en el dron para garantizar su manejo.
Una acción sobre la unidad de mando desequilibra estas fuerzas para crear el movimiento.
El sensor GNSS (GPS en lenguaje coloquial) y la cámara que mira hacia abajo permiten que el dron mantenga una posición estable en relación con el suelo, durante el vuelo estacionario, mientras que el GNSS, ajusta la velocidad de avance y el rumbo para intentar contrarrestar el viento.
La brújula, el magnetómetro y el giroscopio marcan el rumbo marcado por la parte delantera del dron.
El acelerómetro y el giroscopio proporcionan información sobre la actitud y el movimiento.
El barómetro proporciona información sobre los cambios de altitud.
Los sensores de proximidad indican cuando el dron se acerca a un obstáculo o al suelo.
3. Partes esenciales de un dron multirrotor

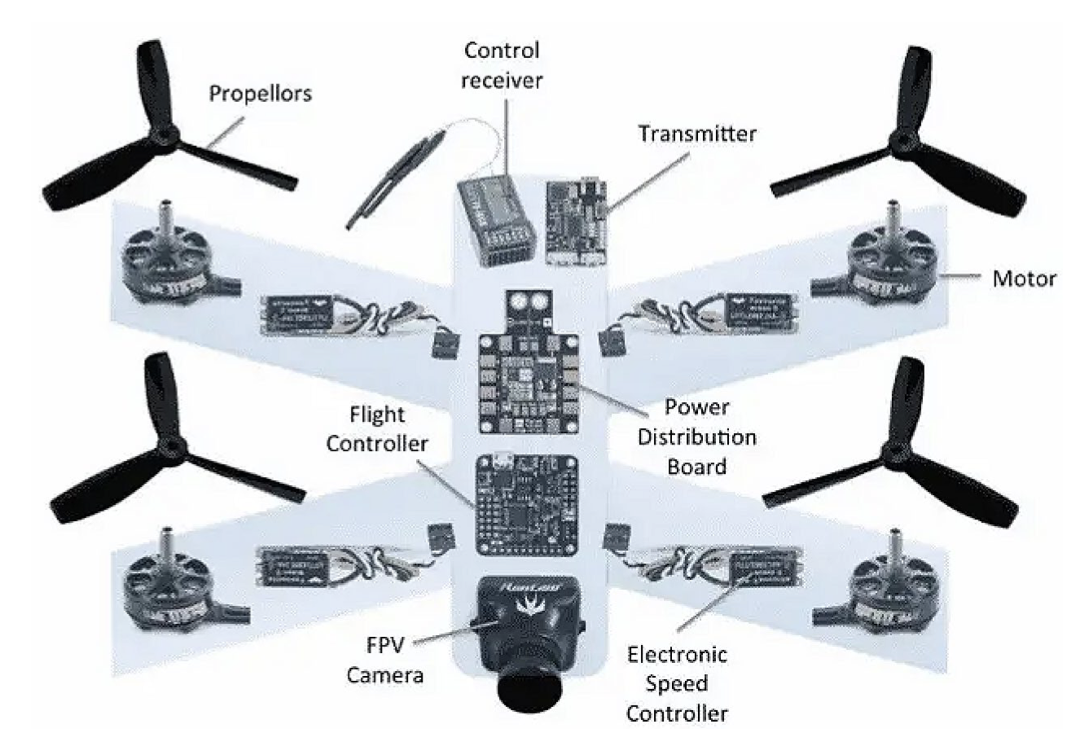

Estos son los componentes básicos: – Receptor de radio – Controladora de vuelo – Sensores – Transmisor de radio- Batería – Placa de potencia – ESC – Motores.
¿Cómo funciona? El receptor de radio recibe las órdenes de la emisora, y las hace llegar a la controladora de vuelo. Este módulo utiliza la información de todos los sensores para conocer su actitud, su velocidad, su inclinación, su posición, la detección de obstáculos y da órdenes a los ESC (variadores) para acelerar o frenar los motores, individualmente. El transmisor envía la información de vuelo a la emisora así como el video. La placa de distribución de potencia la reparte para cada función, siendo la mayor parte a los ESC y, por tanto, a los motores.
Aquí no se representan todos los sensores que dan información al controlador de vuelo
Otros sensores que dan información a la controladora de vuelo.
IMU (Unidad de Madición Inercial)l:
- • Altímetro
- • Magnetómetro
- • Giroscopio
- • Acelerómetro
- • Termómetro
Independiente:
- • GNSS
- • Sensores de proximidad ultrasonido
- • Detectores de proximidad visual (cámaras estereoscópicas)
- • Detectores de proximidad infrarrojos (módulos)
3.1 Receptor
Este dispositivo está vinculado al control remoto mediante ondas electromagnéticas a una frecuencia específica. Las frecuencias y ondas electromagnéticas más utilizadas son 2,4 GHz y 5,8 GHz (el WIFI con codificación 802.11 xxx para discriminar comandos y drones):
• 2,4 GHz alcanza hasta 10 km (dependiendo de los obstáculos, potencia y sensibilidad),
• 5GHz es más corto para la misma potencia pero es menos perturbado y más rápido, mejor para la transmisión de video sin demoras. El receptor requiere una pequeña antena para garantizar que sea capaz de recibir la información en rangos potencialmente largos. Un simple teléfono inteligente puede manejar la transmisión a distancias cortas.
Desde 2022 (reglamento europeo 2022/179), es posible utilizar frecuencias de 5,17 a 5,25 GHz con una potencia de transmisión de 200 mW. Actualmente siendo implementado por los fabricantes.
Para todas las frecuencias, debido a la pérdida atmosférica, el RC más potente transmitirá más distancia, pero el alcance depende en gran medida de la sensibilidad del receptor: un receptor con una sensibilidad de 95 dB y una potencia de transmisión de 200 mW es lo mismo que uno con una sensibilidad de 90 dB y una potencia de transmisión de 800 mW. Para obtener un buen alcance, todo lo que necesita hacer es elegir un receptor con alta sensibilidad (> 95 dB).
Otras frecuencias como 1,3 GHz, 900 MHz o 433 MHz son interesantes para largas distancias y paso de obstáculos; cuanto más baja es la frecuencia, más largo es el alcance, pero con un mayor retraso en la transmisión de vídeo o una resolución más baja. Los históricos 27 MHz o 72 MHz utilizados para los modelos de aviones a escala ya no se utilizan para los drones debido a las perturbaciones y la longitud de la antena.
Normalmente, cuanto menor sea la frecuencia, más larga será la antena necesaria.
Ej: Parrot Anafi: Wifi 2,4 y 5,8 GHz y 4 km de alcance, MAVIC 3E frecuencias ídem y 8 km de alcance, Autel EVO II 2,4GHz y 5 Km de alcance.
Algunos drones empiezan a utilizar las antenas 4G para conectar el dron, la frecuencia puede variar de 700MHz a 2.6MHz (dependiendo del país) y por supuesto, el alcance es extremadamente grande…
El receptor transmite todas las órdenes a la controladora de vuelo.
3.2 Controladora de vuelo
Es el cerebro del dron.
Es la parte electrónica que gestiona a través de los ESC el giro a los motores en función de las órdenes del piloto y de las condiciones aerodinámicas. Está en relación con los sensores (giroscopio,acelerómetro, brújula, altímetro, GPS, etc.) y permite la estabilidad del vuelo y la buena respuesta a los comandos.
3.3 IMU - Unidad de medición inercial
La mayoría de los sensores que ayudan a la controladora de vuelo y al piloto se concentran en la IMU.
Altímetro barométrico: relativo al punto de despegue
Midiendo la variación de la presión atmosférica entre el punto de despegue y el de vuelo, el dron obtiene una estimación de su altura con una precisión de 25 cm. Se habla de altitud QFE (Query Field Elevation, utilizada por los aviones para calibrar el «metro cero» en la elevación de un aeródromo específico) y a veces por exceso de AGL (above ground level, término aeronáutico oficial), pero se supone que este último término se refiere al suelo directamente bajo el dron y no al punto de despegue.
No es capaz de conocer su altitud en relación con el nivel del mar (AMSL sobre el nivel medio del mar), a menos que se calibre en el momento del despegue para la QNH (altura náutica de consulta que varía durante el día).
Magnetómetro : dirección y actitud (brújula)
El magnetómetro reacciona al campo magnético terrestre para conocer la orientación del dron respecto al Norte magnético y también su «actitud»: su inclinación con respecto a la horizontal.
Esto no es muy exacto, por lo que otro instrumento (el giroscopio) ayuda a aclarar esta información. Calibración: el magnetómetro debe calibrarse de vez en cuando moviendo el aparato a lo largo de sus 3 ejes, a petición de la app.

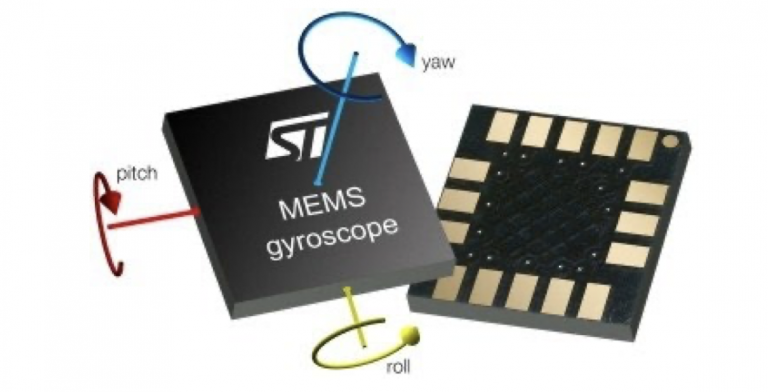

Giroscopio : actitud
Antes giroscopios de masa giratoria, ahora circuitos en miniatura. El giroscopio permite conocer la variación de orientación de un dron en torno a su centro de gravedad.
Hay un giroscopio para cada eje: guiñada, cabeceo, balanceo; así, el aparato siempre sabe «cuánto» está girando, y en qué eje.
Calibración: el giroscopio debe calibrarse de vez en cuando moviendo el aparato a lo largo de sus 3 ejes, a petición del mando a distancia.

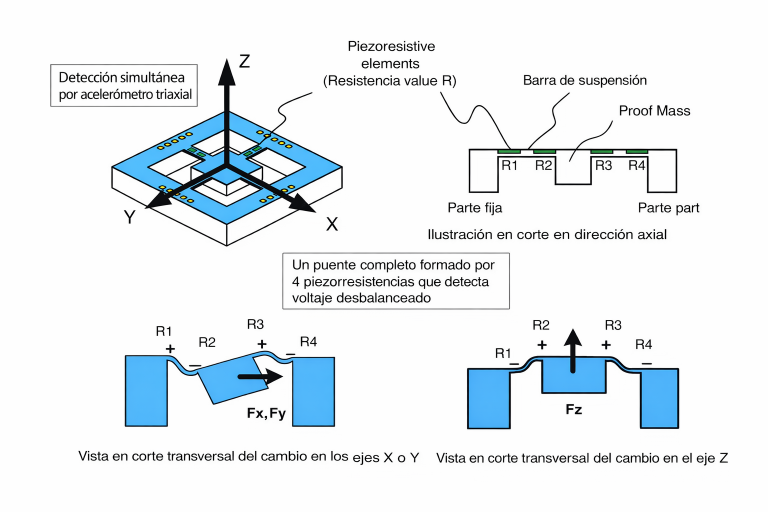

Acelerómetro : cambio de velocidad en todas las direcciones
Mide el estado de aceleración del dron alrededor de sus 3 ejes e informa a la controladora de vuelo.
Termómetro
Permite ajustar la sensibilidad de los sensores, la variación de velocidad del motor (el aire frío es más denso), la potencia de la batería y la altitud.

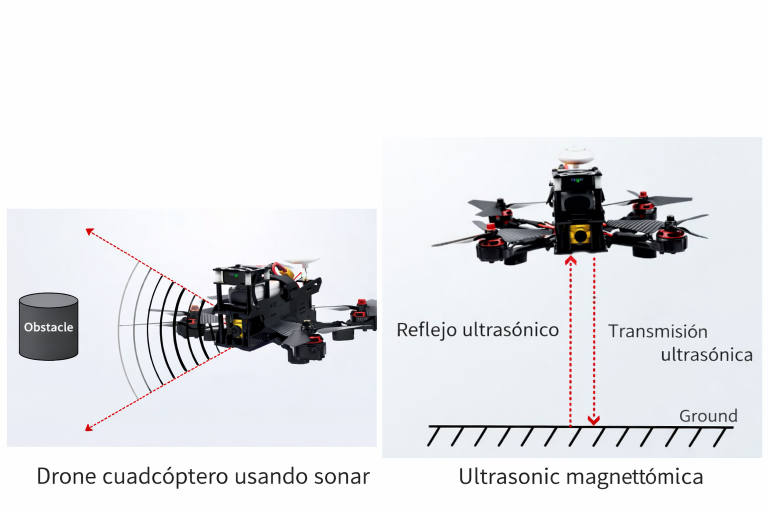

3.4 Sensores de proximidad ultrasónicos
Verticalmente bajo el dron: baja altitud respecto al suelo
Debajo del aparato hay un emisor/receptor de ultrasonidos que indica al dron su distancia del suelo (o de un obstáculo situado debajo). Solo se utiliza a corta distancia, de 3 a 4 metros como máximo.
Horizontalmente en los laterales del dron
Los mismos dispositivos, pero para detectar los lados del dron y evitar colisiones en traslación o avance/retroceso.
No todos los drones están equipados con sensores laterales, pero sí todos los modelos «profesionales».

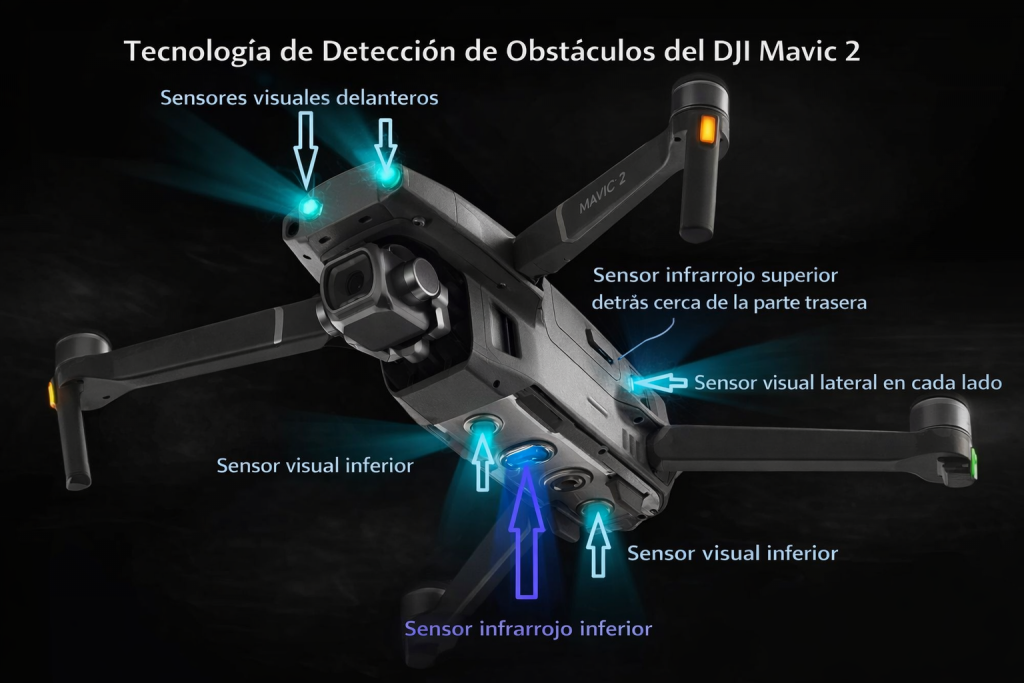

3.5 Sensores de proximidad de imagen
Hay cámaras colocadas alrededor del dron para detectar objetos que se acercan. Este dispositivo reemplaza a los sensores ultrasónicos, siendo más discriminativo y por tanto más efectivo. Puede operar en el rango visible o infrarrojo.
Este dron tiene varios tipos de sensores de proximidad colocados alrededor.

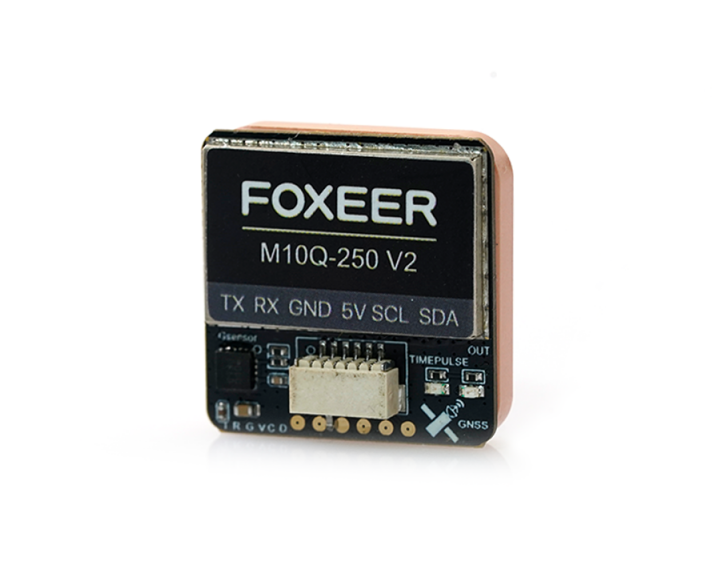

3.6 GNSS sistema mundial de navegación por satélite ("GPS")
Mediante la recepción de señales de satélite (a 20.000 km de distancia), una calculadora obtiene la posición del dron en relación con el elipsoide WGS84 en longitud, latitud y altura elipsoidal (véase el módulo 6 geolocalización).
Por desgracia, el sistema en sí no es más preciso que unos pocos metros por lo que a escala de un dron podría no ser muy útil, auqnue siempre puede ser de ayuda.
Posicionamiento GNSS del dron: respecto al punto de despegue
Este módulo permite al dron conocer su posición espacial en la Tierra: latitud, longitud y altura elipsoidal.
En primer lugar, el dron debe permanecer quieto en el lugar de despegue durante unos minutos para obtener una posición correcta mediante el GNSS, normalmente llamado «GPS». La precisión aquí es métrica (unos 3 metros), pero cuando el dron está volando, la posición relativa a este punto de despegue es decimétrica, es decir, de 10 a 30 cm, lo que es major y a su vez esto permite al dron volver a la misma ubicación de manera precisa cuando se pulsa el botón «volver a casa».
Precisión mejorada: RTK, posicionamiento centimétrico.
Para conocer la posición de un dron con precisión centimétrica, debe estar equipado con un sistema cinemático en tiempo real (RTK) que requiere la recepción de datos por teléfono (tarjeta SIM o WIFI) y la suscripción a un servicio RTK (base de datos de corrección de posición en tiempo real). Esta configuración permite un mejor proceso fotogramétrico porque las posiciones de las fotos son más precisas. También obtenemos fotos geolocalizadas de forma directa y precisa para aplicaciones SIG.

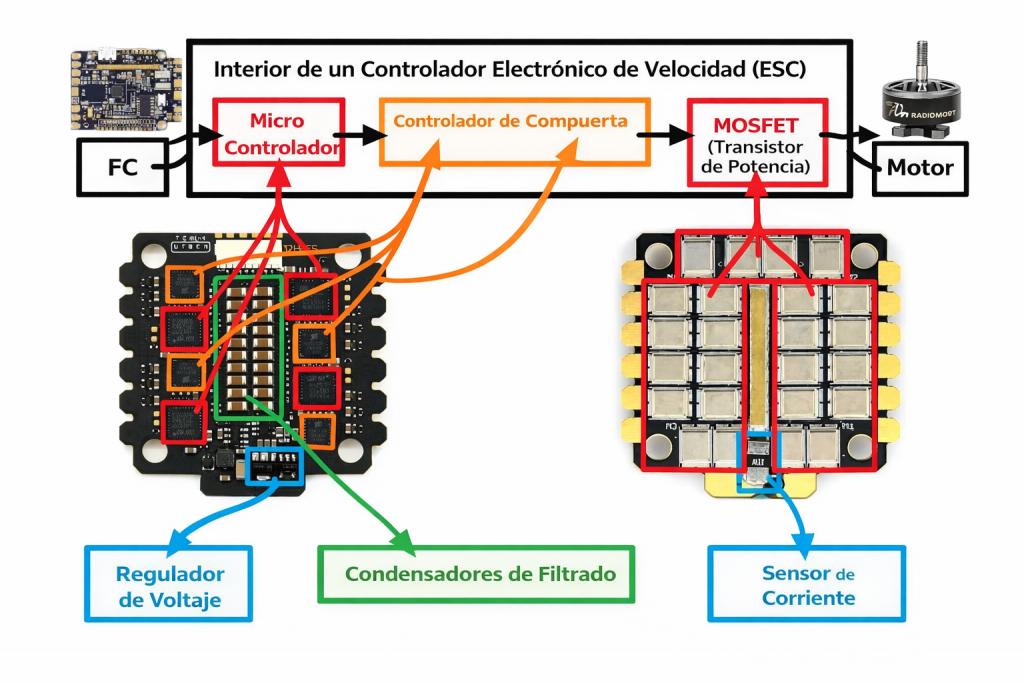

3.7 Motores eléctricos y sus ESC
Los motores son sin escobillas (Brushless) (sin contactos giratorios): su rotación se produce por la alimentación secuencial de electro-imanes fijos, que atraerán a su vez a los imanes permanentes giratorios centrales. El motor girará a una velocidad que dependerá de la potencia de los imanes y de la velocidad de la secuencia. Controlar la alimentación de los imanes es una función crítica para que los motores funcionen correctamente. Esta función la realizan los ESC (Electronic Speed Controller), hay uno por motor.
> Como están abiertos para la refrigeración, proteja los motores del agua (aunque la mayoría de los drones resisten una lluvia suave), del polvo y, sobre todo, de la entrada de arena.

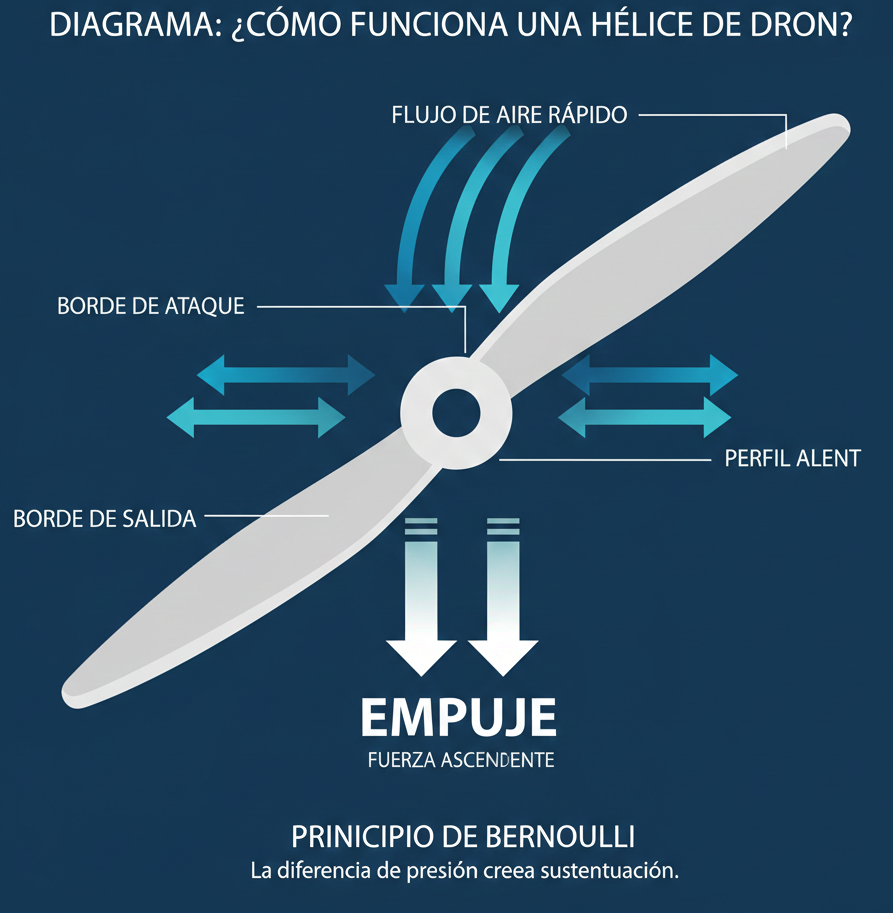

3.8 Hélices
Accionadas por el motor, aseguran la sustentación y los movimientos del dron. Sus características son su diámetro y su paso, dos cifras inscritas en la hélice con su sentido de rotación.
> Compruebe su buen estado: cualquier daño creará resistencia y necesitará más potencia para volar (por tanto, menos tiempo de vuelo) o inestabilidad.
> Compruebe su correcto montaje: no son intercambiables; cada hélice tiene su propio motor.
Las hélices habituales son plegables, fáciles de guardar y menos peligrosas en caso de contacto con un obstáculo o un ser humano. Su forma específica en la extremidad evita la resistencia (más eficiente) y el ruido (más aceptable para los que están alrededor). De hecho, los motores no giran todos en el mismo sentido (véase más arriba), conviene prestar atención al buen emparejamiento de la hélice y la posición del motor.
Las hélices habituales son plegables, fáciles de guardar y menos peligrosas en caso de contacto con un obstáculo o un ser humano. Su forma específica en la extremidad evita la resistencia (más eficiente) y el ruido (más aceptable para los que están alrededor).
De hecho, los motores no giran todos en el mismo sentido (véase más arriba), conviene prestar atención al buen emparejamiento de la hélice y la posición del motor.
.
3.9 Baterías
Suelen ser baterías de polímero de litio; proporcionan corriente eléctrica continua. Su voltaje varía según la marca.
La energía disponible de una batería se mide en Ah (amperios-hora): cuanto mayor es este número, más electricidad puede suministrar la batería. Una batería de 10 Ah puede suministrar una corriente de 10 A durante 1 hora, o de 1 A durante 10 horas antes de quedarse «vacía».
También se puede expresar en Wh (vatio-hora), es decir, en potencia entregable durante una hora. Es lo mismo que P=U.I, así que si conocemos I (en Ah) y U (en Voltios)
tenemos los Wh. Ejemplo: una batería de 2700 Ah a 7,6 V proporciona 2,7 x 7,6 = 20,52 Wh.
La duración del funcionamiento depende de la corriente que consuma el dron: si consume 1A con una batería de 5Ah entonces podremos volar 5 horas.
Pero nunca debe vaciar completamente las baterías, esto reduce gradualmente su capacidad de carga.
En realidad, los drones actuales pueden volar entre 20 y 45 minutos. Ejemplo del Parrot Anafi: la batería es de 2700mAh (2,7Ah) a 7,6V, y vuela 15 minutos (de media) antes de descargarse al 20%. Entonces: 2700 x 0,8 = 2160 Ah consumidos en 15′ =15/60= 0,25 hora
- • el dron consume 2,16/0,25 = 8,64 A, lo que es enorme.
- • Pero como la tensión es sólo de 7,6 V, sólo produce una potencia de 7,6 x 8,64 = 65,7 W (recordemos que P = U.I en corriente continua).
Sensibilidad de las pilas :
- • a una carga incorrecta: no hay posibilidad de superar la capacidad de descarga ya que una batería tiene una corriente máxima que puede recibir, más allá de eso se deteriora e incluso puede incendiarse. UTILICE SÓLO EL CARGADOR DEL FABRICANTE
- • calor: no almacenar detrás de un cristal a la luz directa del sol, riesgo de incendio
- • choques : las capas de material pueden dañarse y crear una reacción química incendiaria
- • Carga rápida: evítela en la medida de lo posible, utilice la carga «lenta» o normal cuando no haya ninguna emergencia y NO LO DEJE CONECTADO DURANTE TODA LA NOCHE EN CARGADORES DISTINTOS A LOS DEL FABRICANTE – RIESGO DE INCENDIO -.
- • En caso de almacenamiento prolongado: almacenar a media carga, recargar de vez en cuando las pilas a media carga.
Una Baterías sobrecargadas, o almacenado durante más de 3 días Totalmente cargado y Baterías dañadas Puede provocar un incendio.

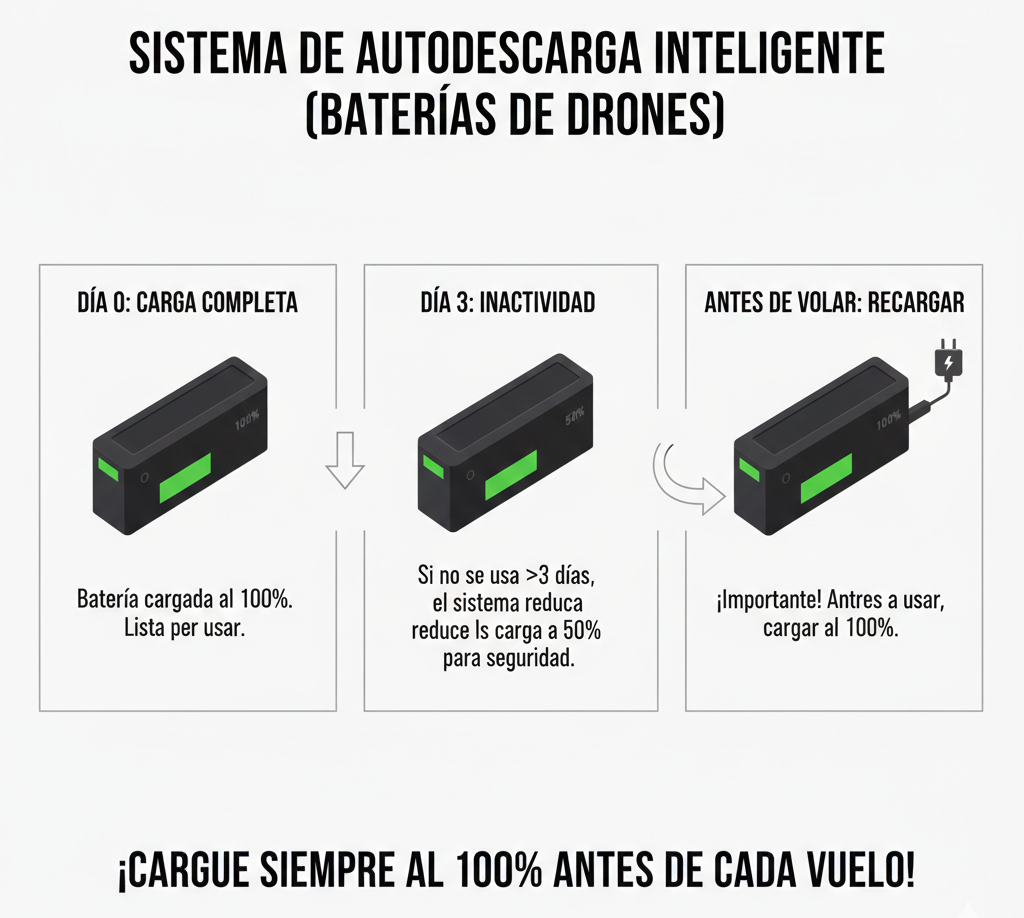

La mayoría de las baterías tienen un sistema de seguridad de autodescarga: cuandovestán completamente cargadas y no se utilizan durante más de 3 días, un sistema interno reduce la carga a ½ carga; por lo tanto, antes de poner en funcionamiento el dron, cargue las baterías para que vuelvan a estar a plena capacidad.
Cuando utilices el dron, procura no bajar del 20% de capacidad, ya que esto envejece prematuramente las baterías, compruébalo en la pantalla del mando a distancia, pon un aviso en los parámetros. Aquí también es posible ajustar el número de días antes de la autodescarga automática

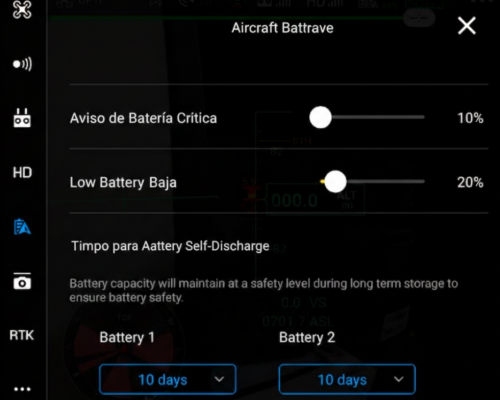

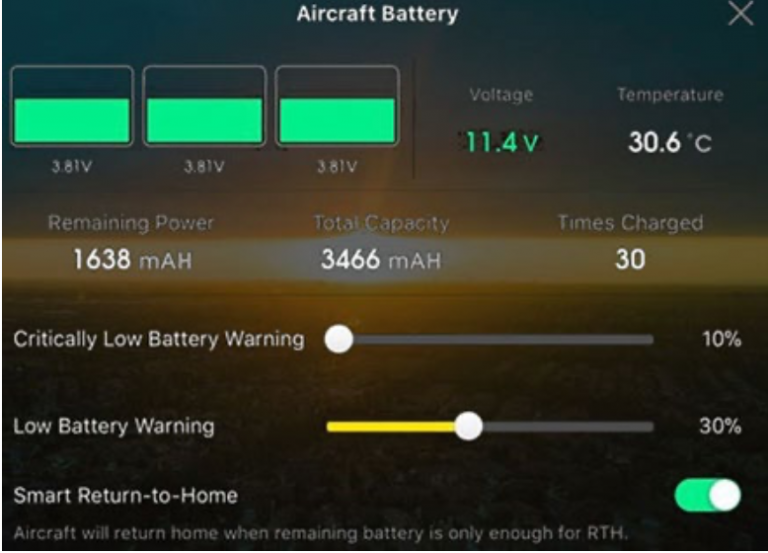

Análisis y configuración de las celdas: siempre se debe comprobar la tensión de las celdas que componen la batería (si la emisora (RC) puede indicarlo, en caso contrario la comprobación es automática). Importante recorder que no debe haber diferencia superior a 0,1V entre las celdas, lo que indicaría una falla. Si este es el caso, cambie y deseche la batería defectuosa en una bolsa ignífuga, ya que existe riesgo de que se incendie. Los porcentajes de advertencia de batería baja se pueden ajustar.
Se recomienda:
• 25 % para un aviso simple, 10 % para un aviso de aterrizaje inmediato.
El regreso a casa (RTH) también se puede configurar en automático con un 20% de batería, por ejemplo.

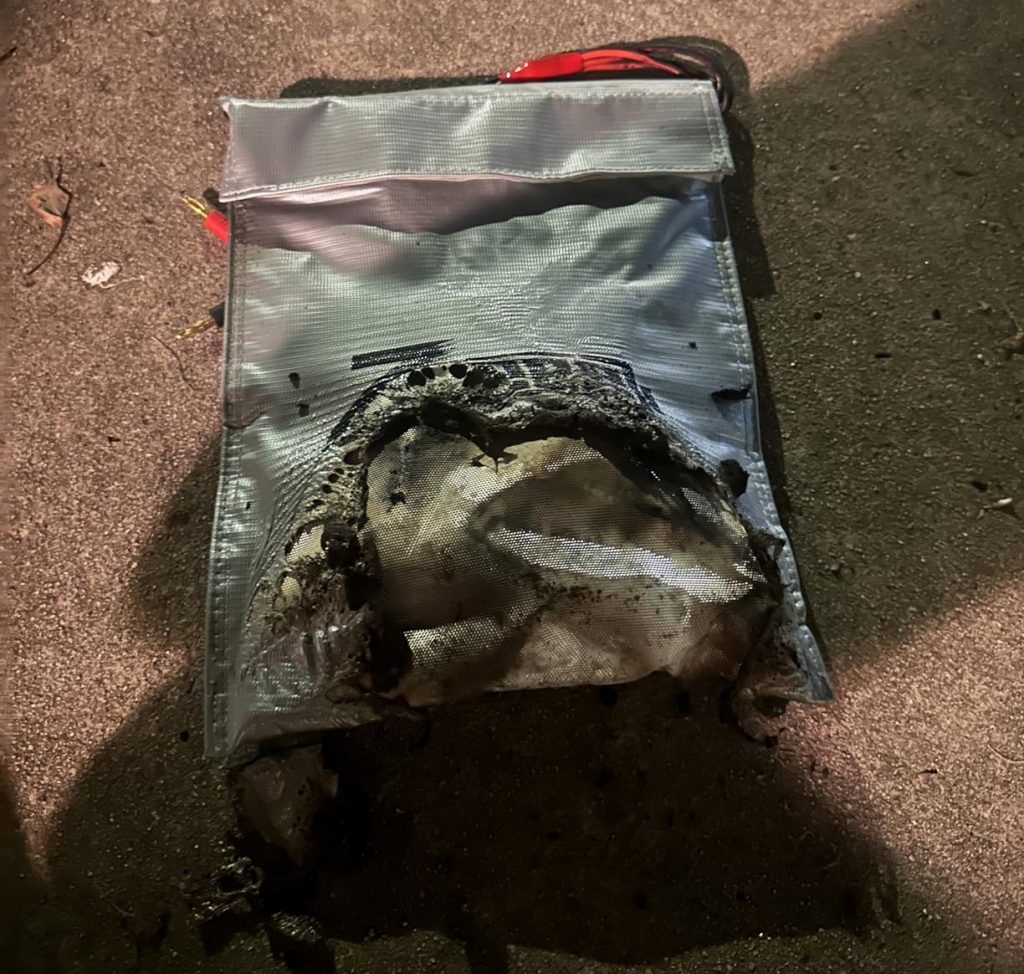

Para garantizar la seguridad durante el transporte y almacenamiento de las baterías de drones, especialmente las de polímero de litio (LiPo), es fundamental seguir estas recomendaciones:
Guía de Almacenamiento Seguro
Uso de bolsas ignífugas: Es altamente recomendable guardar y transportar las baterías dentro de bolsas de seguridad ignífugas (Lipo Safe Bags). Estas bolsas están diseñadas para contener el fuego y el humo en caso de una combustión accidental o un «escape térmico» (thermal runaway).
Estado de carga para almacenamiento: Si no vas a utilizar las baterías por más de un par de días, no las guardes con la carga completa (100%) ni totalmente vacías. Lo ideal es mantenerlas en un nivel de «almacenamiento» (Storage), que suele rondar el 50% o 60% de su capacidad total.
Condiciones ambientales: Almacena las baterías en un lugar fresco, seco y ventilado. Evita la exposición directa al sol y lugares con temperaturas extremas (tanto calor como frío intenso).
Separación física: Procura que los terminales de las baterías no entren en contacto con objetos metálicos (monedas, llaves, herramientas) que puedan causar un cortocircuito.
Inspección visual: Antes de guardarlas en su bolsa ignífuga, verifica que no presenten hinchazón, cables pelados o grietas en la carcasa.

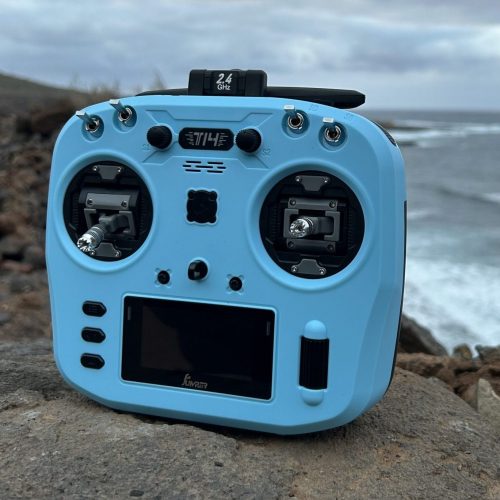

4. Emisora

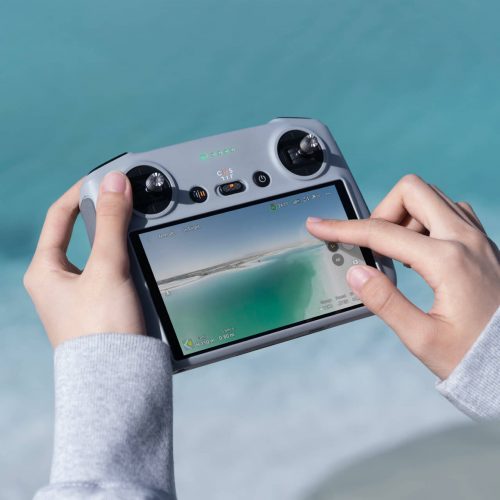

Las emisoras son dispositivos que permiten al piloto controlar un dron o vehículo RC a distancia. Funcionan enviando señales de radio al receptor del equipo, transmitiendo las órdenes del piloto como movimiento, velocidad o dirección. Son un elemento fundamental para el control preciso y seguro del vuelo.
4.1 Transmisión
Permite al piloto controlar la trayectoria del dron. El enlace se realiza mediante protocolos de comunicación en rangos de frecuencia definidos y autorizados.
• Generalmente, la información de control de trayectoria se transmite en la frecuencia de 2,4 GHz. Esta frecuencia es común con las utilizadas para Wi-Fi. Por eso pueden producirse interferencias entre el mando a distancia y el dron cuando se vuela en zonas urbanas y/o pobladas.
• Cuando el dron está equipado con cámaras, el retorno de vídeo se transmite en otra frecuencia, normalmente 5,8 GHz. Esta frecuencia más alta permite unan mayor velocidad de transmisión de datos (necesaria para transmitir imágenes), a pesar de un menor alcance en comparación con la frecuencia de 2,4 GHz.
• Otras frecuencias son 1,3GHz, 900MHz o 433MHz. Las históricas 27MHz o 72MHz utilizadas para aviones de aeromodelismo ya no se utilizan para drones debido a las perturbaciones y a la longitud de la antena. Cuanto más baja sea la frecuencia, más larga será la antena.
• Para todas las frecuencias, debido a la pérdida atmosférica, la más potente transmitirá más lejos, consulte las especificaciones de su dron.
• Algunos drones con fines estrictamente profesionales pueden utilizar la red telefónica (4G) para la transmisión, por lo que su alcance es extremadamente amplio.
• Durante el vuelo, el piloto remoto debe verificar que la señal es lo suficientemente fuerte y que el dron está dentro del alcance de recepción para mantener el control. La intensidad y la calidad de la señal suelen indicarse en la pantalla del control remoto.
4.2 Control
Modos de control
Es posible ajustar el regulador en distintas configuraciones:
El modo 1 es el usado habitualmente por los pilotos de drones de ala fija.
El modo 2 es el habitual de los multirrotores en Europa. Joystick izquierdo para arriba/abajo y rotación, joystick derecho para avance/retroceso y traslación izquierda/derecha.
Modo 3 se suele usarse en USA. Modo 4 pueden utilizarse en situaciones especiales.
MODE 2 movimientos en detalle:
Diferentes tipos de controladores de drones:
Para dominar tu dron, no basta con saber mover las palancas; es fundamental entender los modos de vuelo. Estos sistemas actúan como «asistentes inteligentes» que modifican el comportamiento del equipo según tus necesidades, ya sea para capturar una toma cinematográfica perfecta o para volar a toda velocidad.

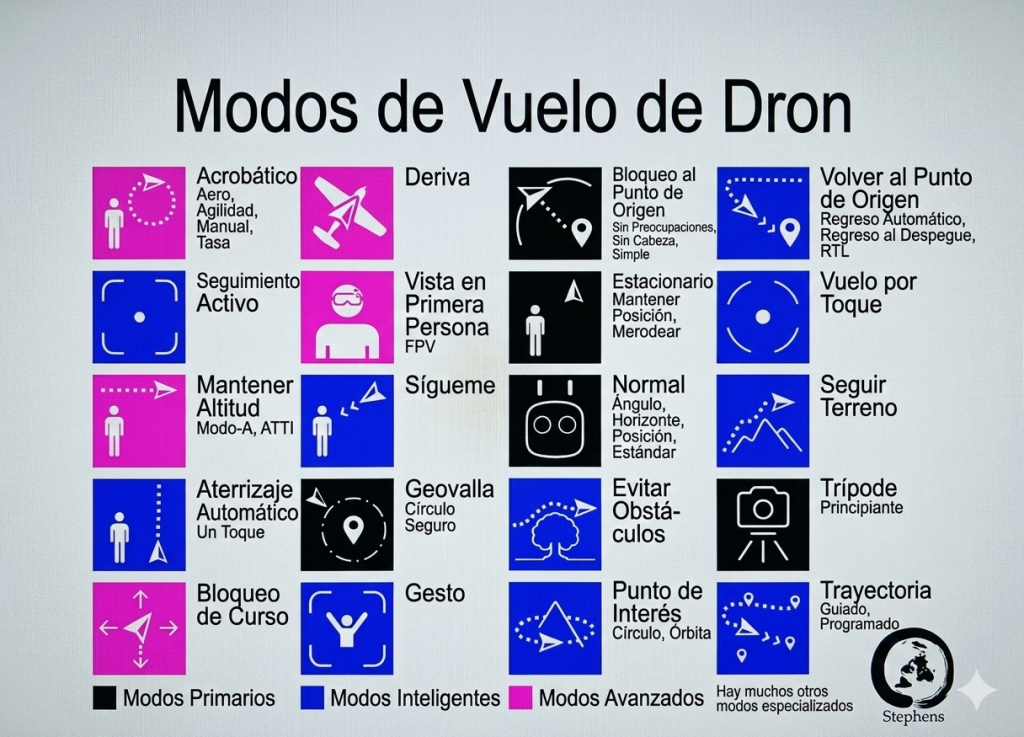

Podemos clasificar los modos de vuelo en tres categorías principales:
1. Modos Primarios (Asistencia Básica)
Son los modos estándar que todo piloto debe conocer:
Modo Normal (P-Mode): El dron utiliza todos sus sensores (GPS y visión) para mantenerse estable. Es el modo más seguro para principiantes.
Modo Estacionario (Hover): Mantiene al dron en una posición y altitud fijas incluso si sueltas los mandos.
Bloqueo al Punto de Origen (Home Lock): Facilita la orientación, haciendo que el dron siempre responda en relación a tu posición, sin importar hacia dónde mire su «nariz».
2. Modos Inteligentes (Creatividad Automatizada)
Diseñados para obtener resultados profesionales sin esfuerzo:
Seguimiento Activo (Active Track): El dron reconoce un objetivo (persona, coche, animal) y lo sigue automáticamente.
Punto de Interés (Orbit): Realiza un círculo perfecto alrededor de un objeto seleccionado.
Trayectoria (Waypoints): Programas una ruta en el mapa y el dron la recorre de forma autónoma.
Volver al Punto de Origen (RTH): Una función vital que trae el dron de vuelta a casa automáticamente si pierde señal o tiene poca batería.
3. Modos Avanzados (Control Total)
Para pilotos que buscan llevar su habilidad al límite:
Modo Acrobático (Acro/Manual): Se desactivan los límites de inclinación y la estabilización automática. Es el modo utilizado en drones FPV para hacer piruetas.
Mantener Altitud (ATTI): El dron mantiene la altura pero no la posición GPS, por lo que se desplazará con el viento. Es ideal para aprender a pilotar con suavidad.
💡 Consejo Pro: Antes de activar cualquier modo inteligente, asegúrate de estar en una zona despejada de obstáculos. ¡La seguridad es lo primero!
5. Mantenimiento
El cuidado preventivo es la clave para volar con total tranquilidad y evitar accidentes costosos. Realizar una inspección visual periódica en busca de grietas o daños en la carcasa es el primer paso. En cuanto a la energía, recuerda que las baterías son el corazón del dron; transpórtalas siempre en bolsas ignífugas para contener posibles incidentes térmicos y mantén su nivel de carga entre el 50% y 60% cuando no vayas a volar durante varios días. Por último, no olvides configurar correctamente el tiempo de autodescarga en tu aplicación para garantizar que las celdas se mantengan en un nivel de seguridad óptimo durante el almacenamiento a largo plazo.
5.1 Registros de mantenimiento
Responsabilidades del Operador y Documentación Técnica
Para que un UAS opere legalmente, no basta con saber pilotar; es obligatorio garantizar que la aeronave mantenga las condiciones de seguridad con las que fue fabricada.
El Manual de Mantenimiento: Tu Hoja de Ruta
El fabricante (o el titular del certificado de tipo) es el encargado de desarrollar el manual de mantenimiento e inspección. Este documento debe contener:
Directrices claras para las tareas de inspección y reparación.
Niveles específicos de intervención para cada sistema de la aeronave.
Procedimientos de seguridad detallados para cada componente asociado.
La Responsabilidad del Operador
Como operador, tú eres el máximo responsable de la aeronavegabilidad continuada. Esto significa que debes demostrar en todo momento que el dron sigue siendo seguro para volar, cumpliendo estrictamente con los requisitos obligatorios tanto del fabricante como de AESA.
El Sistema de Registro de Datos (Libro de Mantenimiento)
Para cumplir con la normativa, es imperativo establecer un sistema de registro que documente:
Actividad de Vuelo: Detalle de todos los vuelos y tiempo total de operación.
Gestión de Deficiencias: Registro de fallos detectados antes o durante el vuelo, junto con su análisis y resolución.
Seguridad Operativa: Cualquier hecho relevante que afecte a la seguridad.
Historial Técnico: Registro de todas las inspecciones, acciones de mantenimiento y sustitución de piezas.
💡 Regla de oro: Todas las reparaciones y tareas de mantenimiento deben ejecutarse siguiendo exclusivamente las directrices oficiales del fabricante o del titular del certificado de tipo.
5.2 Contenido del programa de mantenimiento
Para garantizar una aeronavegabilidad continuada, todo operador debe contar con un programa de mantenimiento riguroso. Este documento no es opcional: es el conjunto de procesos que asegura que tu dron cumple con los requisitos técnicos para operar de forma segura en todo momento.
¿Qué debe incluir tu plan de mantenimiento?
Un buen programa debe seguir fielmente el manual del fabricante y detallar los siguientes puntos:
Tareas y Frecuencia: Especificar cada acción técnica basándose en la especificidad de tus operaciones.
Criterios de Revisión: Definir la periodicidad de las inspecciones, ya sea por:
Número de operaciones o ciclos de vuelo (despegue/aterrizaje).
Horas de vuelo acumuladas.
Tiempo de calendario (revisiones mensuales, trimestrales, etc.).
Gestión de Herramientas: Listar el equipo necesario para las reparaciones y el calendario de calibración para aquellas herramientas que lo requieran.
Cumplimiento Normativo: Integrar obligatoriamente cualquier requisito de aeronavegabilidad dictado por AESA o EASA.
Nota importante: Más allá de la mecánica, el programa también debe considerar la seguridad física del equipo, garantizando que el UAS esté protegido contra daños externos durante su vida operativa.
| Frecuencia | Tarea de Mantenimiento | Acción Requerida |
| Cada vuelo | Inspección visual básica | Revisar hélices (grietas), estado de la batería y limpieza de sensores. |
| Cada 10 horas | Inspección profunda de motores | Comprobar que los motores giren suavemente y no tengan suciedad o restos. |
| Cada 50 horas | Sustitución de piezas de desgaste | Cambiar el juego completo de hélices y revisar el estado de los conectores. |
| Cada 100 horas | Revisión técnica completa | Calibración de IMU/Brújula, actualización de firmware y test de estrés de baterías. |
| Anual | Certificación de aeronavegabilidad | Revisión profunda del sistema de transmisión y verificación de integridad estructural. |
5.3 Primera comprobación tras el montaje
Tras el montaje de un UAS, es imperativo realizar una revisión integral antes del vuelo inaugural. Este protocolo garantiza que la estructura, la configuración y los sistemas de emergencia funcionen como una unidad perfecta.
1. Inspección Técnica Pre-Vuelo
Se debe realizar una verificación exhaustiva de todos los componentes físicos, adaptándolos al tipo de aeronave (multirrotor, ala fija, etc.):
Integridad Estructural: Revisión de carcasa, brazos, tornillería general y placas de identificación.
Sistema de Propulsión: Inspección de motores, variadores (ESCs), hélices (equilibrado y sentido de giro) y transmisiones.
Conectividad: Verificación de cableado, conectores eléctricos y distribución de potencia.
Elementos Específicos: Sensores de navegación (GPS, IMU, barómetro), luces de estado y sistemas de emergencia.
2. Pruebas Funcionales en Tierra
Antes de despegar, se deben validar los sistemas de control a una distancia mínima de 30 metros:
Calibración de Sensores: Ajuste preciso de la emisora (sticks), brújula, magnetómetro y tubo pitot si procede.
Software y Enlace: Instalación de la versión de firmware adecuada y comprobación de la intensidad/calidad del enlace de datos y vídeo.
Carga Útil: Verificación del correcto ajuste y funcionamiento de cámaras o sensores adicionales.
3. Prueba de Vuelo Funcional
El primer vuelo tiene como objetivo confirmar la operatividad real:
Comprobar el comportamiento en los diferentes modos de vuelo.
Testar funcionalidades avanzadas: sistemas de terminación de vuelo seguro, sistemas de emergencia y equipos de detección y evitación.
🔋 Gestión Segura de Baterías LiPo
Las baterías de polímero de litio requieren un manejo riguroso para evitar incendios o explosiones:
Carga y Conectividad
Cargadores Específicos: Utilizar solo cargadores LiPo, limitando la carga a un máximo de 4,2V por celda.
Supervisión Activa: No dejar nunca las baterías sin vigilancia durante la carga ni cerca de materiales inflamables.
Bolsas Ignífugas: Emplear siempre bolsas de seguridad (Lipo Safe Bags) tanto para la carga como para el transporte.
Enfriamiento: Tras el vuelo, esperar al menos 25 minutos antes de volver a cargar para permitir que la temperatura baje.
Almacenamiento y Transporte
Estado de Carga: Si no se van a usar, guardarlas con una carga parcial (idealmente entre el 30% y el 50%). Nunca almacenarlas totalmente descargadas.
Rango Térmico: Almacenar en lugares secos entre 4°C y 27°C. Durante el transporte, evitar que superen los 66°C.
Integridad Física: No cargar ni guardar baterías hinchadas, dañadas o que hayan sufrido un impacto fuerte.
Límites de Descarga y Emergencia
Voltaje Crítico: Nunca descargar por debajo de 3V por celda (daño irreparable). Se recomienda aterrizar al llegar al 15-20% de capacidad.
Actuación en Incendio: En caso de fuego, no usar agua. Utilizar exclusivamente extintores adecuados.
5.4 Revisiones periódicas.
Toda revisión debe quedar registrada en el libro del UAS, incluyendo los datos del operador, el técnico responsable y la matrícula de la aeronave. Según el manual del fabricante, estos son los puntos clave a inspeccionar:
1. Estructura y Elementos Físicos
Fuselaje y Chasis: Localizar posibles golpes, grietas o desajustes en brazos, tren de aterrizaje, carenado y superficies estabilizadoras.
Tornillería: Verificar que todos los tornillos estén fijados, preferiblemente con cola antivibraciones (fija-tornillos).
Identificación: Comprobar que la placa de identificación ignífuga esté correctamente fijada y sea legible.
Superficies Móviles: En aviones, revisar servos y mandos. En helicópteros, inspeccionar el plato cíclico, bielas, portapalas y ejes de transmisión.
2. Sistema de Propulsión
Motores Eléctricos: Limpieza general, ausencia de olores extraños y vibraciones. Lubricar piezas móviles y sustituir rodamientos o variadores (ESCs) si presentan signos de sobrecalentamiento.
Motores de Combustión: Revisar bujías, filtros de combustible/aire y sistema de encendido. Limpiar depósitos y verificar que no haya fugas en las tuberías.
Hélices y Palas: Deben estar limpias, equilibradas y sin erosiones. Confirmar siempre el sentido de giro correcto tras cualquier mantenimiento.
3. Gestión de Energía y Cableado
Inspección de Baterías (UAS, Emisora y Pantallas): Verificar visualmente que no existan hinchazones o perforaciones. Comprobar el equilibrio de las celdas y el estado de los conectores (sin carbonilla).
Cableado General: Asegurar que no existan cables pelados, desgastados o con roturas en el aislante.
4. Electrónica de Control y Carga Útil
Sistemas de Navegación: Calibración de brújula y magnetómetro. Asegurar que el GPS memorice correctamente la posición de despegue (Home Point).
Carga Útil (Gimbal): Verificar la fijación y que los movimientos de estabilización sean fluidos y sin esfuerzo.
Software: Mantener siempre la versión de firmware recomendada por el fabricante y verificar su estabilidad.
5. Estación de Control (GCS) y FPV
Radio Control: Comprobar que los sticks tengan movimiento libre, las antenas estén firmes y el nivel de batería sea óptimo.
Sistema de Vídeo: Verificar la calidad de la señal, la información del OSD (telemetría en pantalla) y el número de satélites visibles.
6. Prueba Funcional (Test de Seguridad)
Antes de dar por finalizada la revisión, realiza una prueba de encendido y vuelo controlado:
Diagnóstico: Prestar atención a luces y sonidos de error.
Test en Tierra: Comprobar el sentido de giro de los motores y que las superficies de mando no estén invertidas.
Vuelo Estacionario: Elevar el dron a 2 metros y realizar movimientos suaves en todos los ejes (alabeo, cabeceo y guiñada) para confirmar la estabilidad.
💡 Consejo del experto: Si tras un impacto o sustitución de piezas notas vibraciones extrañas, no continúes el vuelo. Las vibraciones son la causa número uno de fallos electrónicos a medio plazo.
Fuera del mantenimiento básico programado, puede haber revisiones extraordinarias, como en el caso de la detección de anomalías durante el funcionamiento de la aeronave, la aplicación de modificaciones a la aeronave, la necesidad de aplicar trabajos de reparación o sustitución de piezas.
El programa de mantenimiento identificará cualquier tarea de mantenimiento adicional que deba realizarse según el tipo específico de aeronave, la configuración de la aeronave y el tipo y especificidad de la operación.
Por ejemplo :
• Revisiones de componentes con una vida útil limitada y componentes fundamentales para la seguridad de vuelo.
• Tras el periodo establecido por sus fabricantes, en su caso: motor, hélices, sistema de control (comunicaciones/navegación).
• Boletines emitidos por el fabricante.
• Aplicación de las modificaciones del fabricante.
• Reparaciones.
• Revisiones incluidas en los manuales de mantenimiento de los componentes específicos que integran el UAS.
• Directivas de aeronavegabilidad para RPAS que dispongan de Certificado de Tipo, emitido o aceptado por AESA.
• Autorizaciones operativas especiales.
6. Ejemplo de registro de mantenimiento uas
Llevar un control exhaustivo de cada intervención técnica no es solo una buena práctica para prolongar la vida útil de tu equipo, sino que es un requisito indispensable para cumplir con la normativa de aeronavegabilidad vigente. Un buen registro te permite detectar patrones de desgaste, anticiparte a posibles fallos y demostrar, ante cualquier inspección, que tu aeronave opera en condiciones de seguridad óptimas.
Para facilitarte esta tarea, a continuación te mostramos cómo debería estructurarse un libro de mantenimiento profesional. Verás ejemplos detallados de anotaciones para revisiones de estructura, sistemas de potencia y actualizaciones de software.
📥 Recurso gratuito: Para que no tengas que empezar de cero, al final de este apartado encontrarás un enlace para descargar una plantilla de Registro de Mantenimiento en PDF. Está lista para imprimir o completar digitalmente, diseñada específicamente para cubrir todos los puntos que exigen las autoridades aeronáuticas.
ARTICULOS DE INTERÉS
Cómo grabar videos aéreos impresionantes con tu dron
Vídeos aéreos impresionantes Cómo grabar vídeos aéreos impresionantes con tu...
Leer más
¿Cuál es el mejor ángulo de cámara para un dron FPV? Guía completa por niveles y estilos
¿Cuál es el mejor ángulo de cámara para un dron...
Leer más
Cómo Ikea Usa Drones para Optimizar la Logística en Almacenes: Ventajas y Desafíos
Ikea lanza su dron autónomo sistema de gestión de inventario...
Leer másPRODUCTOS RELACIONADOS
ANTIGRAVITY A1
Desarrollado en colaboración con Insta360
«Domina el cielo con el Antigravity A1. El dron profesional que combina estabilidad superior, modos de vuelo inteligentes y una autonomía excepcional. ¡Hazte con el tuyo y eleva tus tomas al siguiente nivel!»
Controlador de vuelo MEPS SZ F7 HD Plug & Play FPV FC
La FC robusta y fiable que tu build de 5 pulgadas necesita
«Controlador de vuelo MEPS SZ F7 HD. Potencia F7 para drones de carreras y freestyle. Configuración fácil, compatibilidad HD y máxima respuesta en vuelo. ¡Precisión total en cada maniobra!
Drones España
@drones_españa
Estamos creando la mayor Comunidad de drones en territorio español. Ayudamos a construir con tu granito de Arena.😊
DRONES ESPAÑA es un página web creada por y para los amantes de los drones.
Aquí te ayudaremos a escoger entre toda la variedad del mercado. Te mostraremos los mejores drones en relación calidad-precio, drones para niños o incluso si ya eres un piloto experimentado, drones Profesionales.
Y sobre todo te ayudaremos a volar y fórmate totalmente gratis, para que sea todo un experto.
La dirección de nuestra web es: www.drones-españa.eu Copyright © 2026
Este sitio participa en el Programa de Afiliados de Amazon,Dji,AliexPress un programa de publicidad para afiliados diseñado para ofrecer a sitios web un modo de obtener comisiones por publicidad, e incluyendo enlaces.
